美国外观设计专利（Design Patent）的制图需严格遵循美国专利商标局（USPTO）的规定，以确保清晰、准确地展示设计的视觉特征。核心要求及注意事项如下：
一、 基本制图标准
格式与数量：

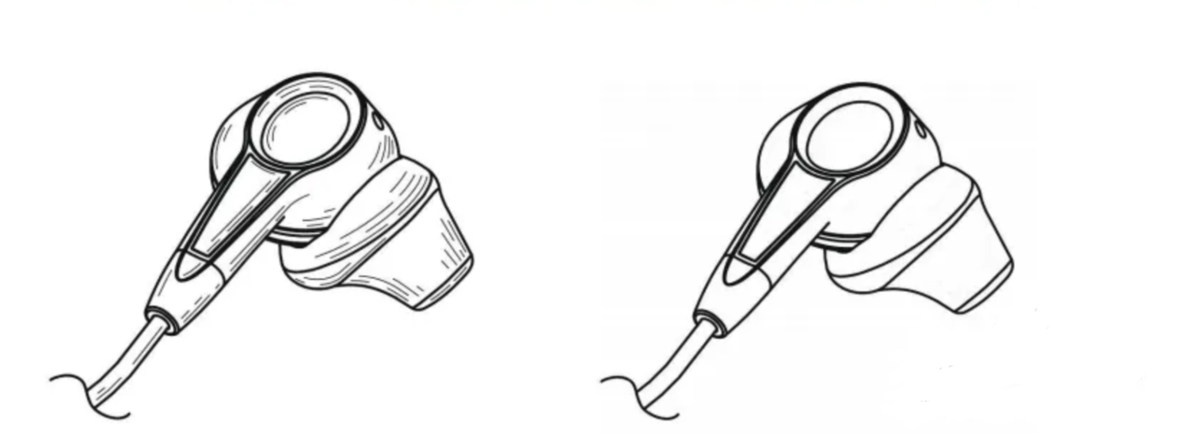

通常首选提交阴影线条图（上图左侧例子），或满足特定条件的照片/渲染图（不推荐）。
视图数量一般为 8张，需包含：主视图、俯视图、仰视图、左/右侧视图、后视图及立体图两张。
如果要求您6张或者7张就可以的，基本可以判定为外行
制图要求：黑色线条需清晰、连续、粗细均匀
表面阴影：用于体现立体感，需简洁，表达产品的结构（如一个圆形，没有阴影，如何理解它是半圆？凹陷？圆锥？或者是一个圆柱的顶平面？所以需要绘制阴影，辅助审查员理解）
材质纹理可通过线条或阴影暗示，但表现方式不得产生误导。

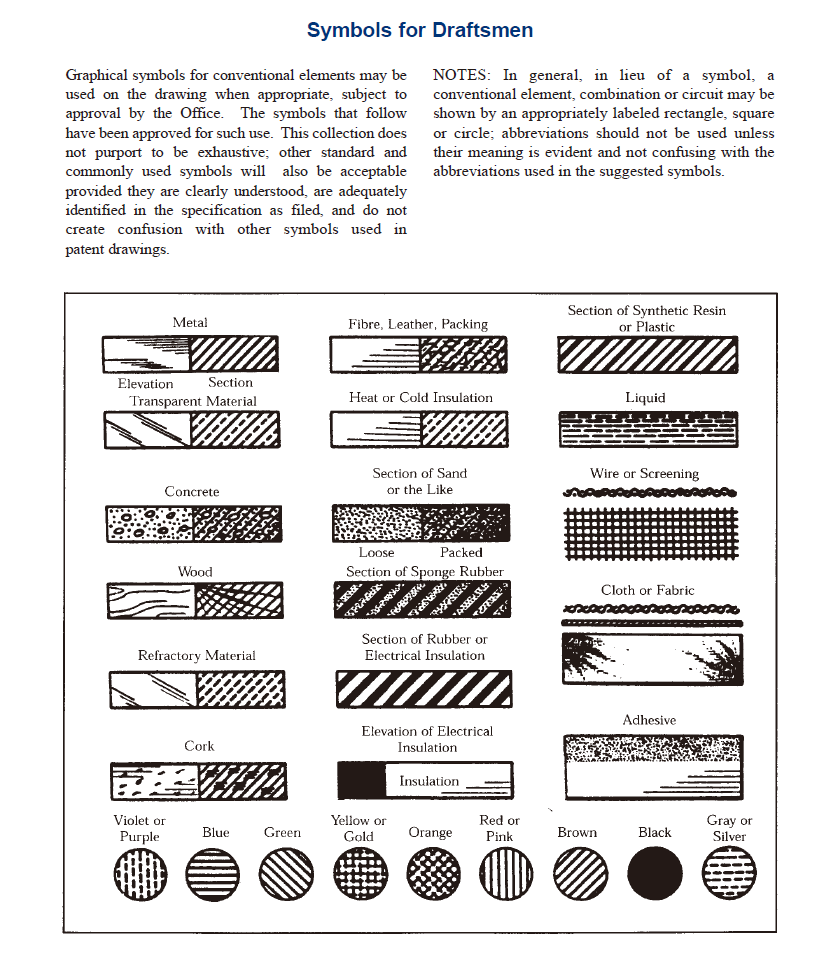

上图为美国专利局制图手册部分阴影类型的要求，需要完整手册的可以联系我们
二、 线条类型
粗实线：表示要求专利保护的设计部分。
细实线：表达阴影线条
虚线：表示不要求保护的结构或环境背景（如产品边界、无关部件）。虚线应用需明确界定设计范围。
禁止内容：图纸中不得包含文字/logo（除非是产品固有的、不可分离的标记）、水印、尺寸标注或任何功能性说明。
三、 照片/渲染图提交
通常不推荐这样做，除非产品实在是无法建模，比如毛绒玩具/珠宝/织物纹理/超复杂结构等
渲染图/照片提交带来的问题是，如被驳回后，图片修改的空间很小，接近于0，一次驳回就等于作废，而线条图的修改范围就很大
照片要求：纯色背景（通常为白色），无阴影、反光或环境干扰，产品为黑白灰色。
视图类型：
正交投影图 (Orthographic Projection)：各视图比例必须一致，避免透视变形。
透视图 (Perspective View)：可用于辅助展示立体效果，但必须与正交投影图保持一致。
局部放大图：用于突出设计细节（如纹理、图案）。
如需提交彩色图或照片，必须额外说明理由并缴纳相关费用。
四、 提交规范
文件格式：

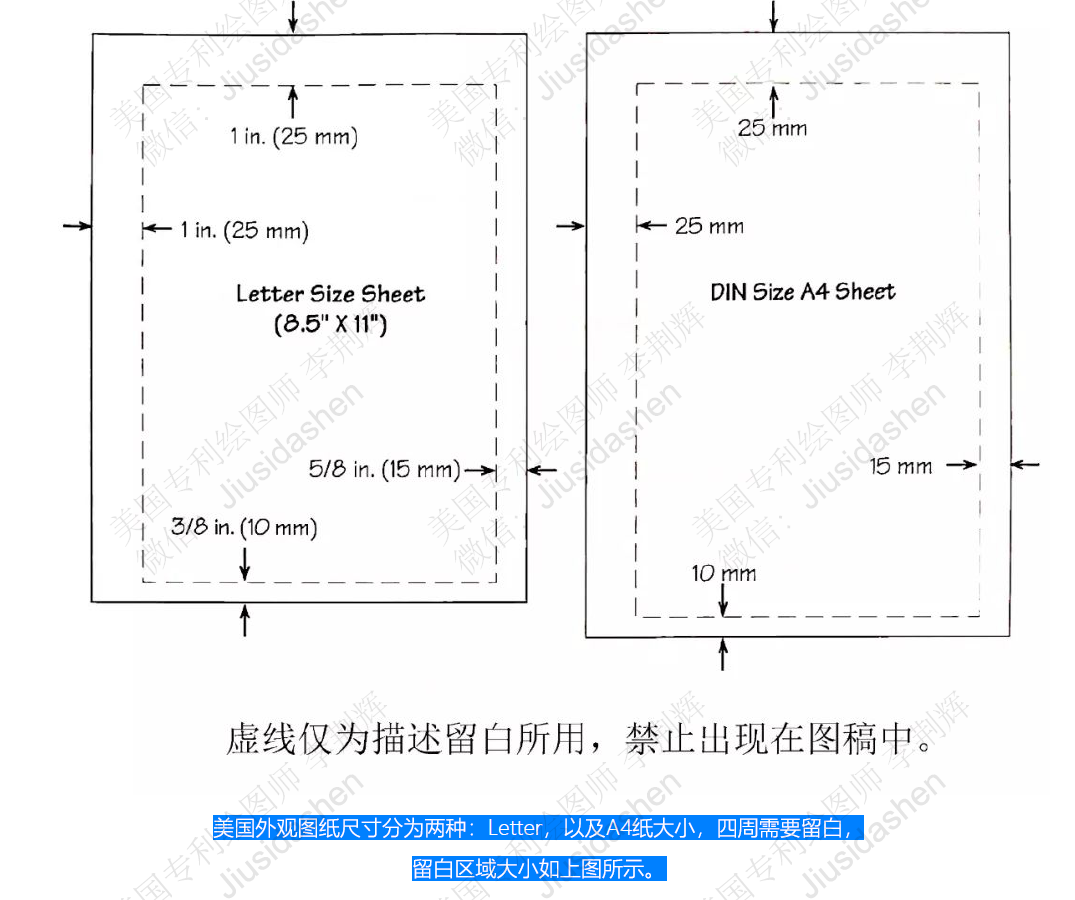

电子提交：接受 PDF 或 TIFF 格式，推荐PDF，分辨率至少 300 DPI，单页尺寸为A4
纸质提交：需使用光面纸或高质量绘图纸。
一致性要求：
所有视图必须呈现完全相同的设计，不同角度之间不得存在矛盾或缺失。
五、 常见问题与建议
照片/渲染图替代线条图： 仅适用于难以用线条图充分表现的设计（如珠宝、织物纹理）。提交照片需事先申请并充分说明理由。
审查意见与修改： USPTO 可能因图纸模糊、阴影过重、不一致等问题下发审查意见通知书要求修改。强烈建议在正式提交前咨询专利律师或专业专利制图师，以降低补正风险。
图纸在文件里的排版要严格按照规定，不能过大，否则审查员会缩小后查看，加大驳回风险。
六、 标准视图清单（参考）
通常需包含以下视图（可根据设计复杂程度增减）：
主视图 (Front View)
后视图 (Rear View)
左侧视图 (Left Side View)
右侧视图 (Right Side View)
俯视图 (Top View)
仰视图 (Bottom View)
立体图2张 (Perspective View)
